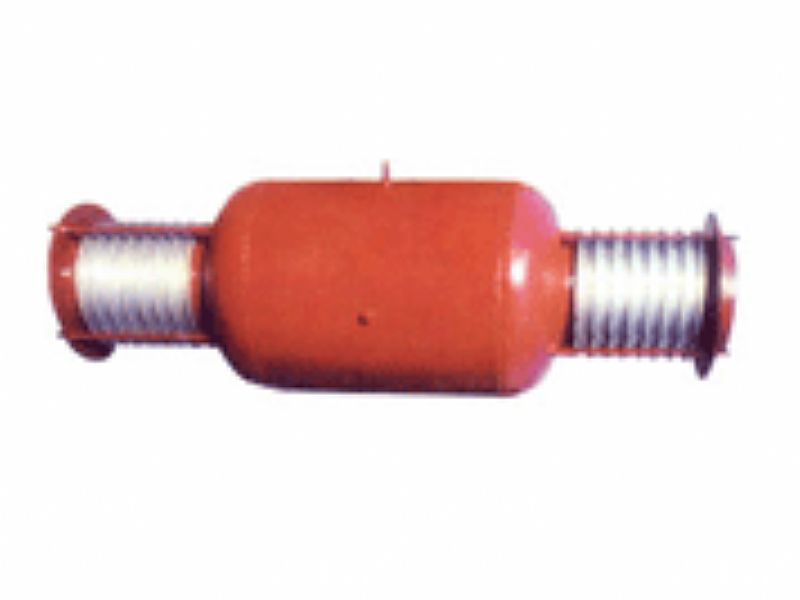

萬向鉸鏈型波紋膨脹節
萬向鉸鏈型波紋膨脹節
萬向鉸鏈型波紋膨脹節性能特點：
萬向鉸鏈型波紋膨脹節主要以角偏轉的方式補償多平面彎曲管段的合成位移。 由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，波紋膨脹節自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。
萬向鉸鏈?zhǔn)讲y補償器可以補償管線任意向上的角位移。萬向鉸鏈型膨脹節與鉸鏈?zhǔn)讲煌幵谟谒幸粋€萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平面的角向位移，同樣吸收位移時需二個或三個組合使用。
編號 | 通徑 DN | 波數 n | 橫向補償量 mm/ 橫向鋼度 N/mm | 徑向外形尺寸 mm | 接管端品尺寸 | 產品重量 kg | |||||||||
產品總長 mm | 法蘭尺寸 | 產品總長 mm | |||||||||||||
1200 | 1500 | 2000 | 2500 | 3000 | c | n-d | 1200 | 1500 | 2000 | 2500 | 3000 | ||||
1 | 100 | 4+4 | 91/4 | 127/2 | 187/1 | 247/0.6 | | 300 | ?108*4 | 46 | 55 | 71 | 86 | | |
2 | 180 | 8-?18 | 56 | 65 | 81 | 96 | | ||||||||
3 | 125 | 4+4 | 99/11 | 140/6 | 209/3 | 277/2 | | 335 | 133*14 | 66 | 83 | 101 | 118 | | |
4 | 210 | 8-?18 | 79 | 96 | 114 | 131 | | ||||||||
5 | 150 | 4+4 | 108/12 | 153/6 | 230/3 | 307/2 | | 380 | 159*4.5 | 75 | 97 | 107 | 129 | | |
6 | 240 | 8-?23 | 91 | 113 | 123 | 145 | | ||||||||
7 | 200 | 3+3 | 75/42 | 108/21 | 164/10 | 220/6 | | 450 | 219*6 | 102 | 124 | 161 | 198 | | |
8 | 295 | 12-?23 | 122 | 144 | 181 | 218 | | ||||||||
9 | 250 | 3+3 | 76/68 | 116/33 | 182/14 | 244/8 | | 525 | 273*8 | 152 | 182 | 230 | 280 | | |
10 | 355 | 12-?25 | 183 | 213 | 261 | 311 | | ||||||||
11 | 300 | 3+3 | | 104/66 | 169/28 | 234/15 | 299/10 | 585 | 325*8 | | 242 | 307 | 372 | 437 | |
12 | 410 | 12-?25 | | 278 | 343 | 408 | 473 | ||||||||
13 | 350 | 3+3 | 95/96 | 160/38 | 225/20 | 291/13 | | 662 | 377*8 | 259 | 324 | 389 | 454 | | |
14 | 470 | 16-?25 | 306 | 371 | 436 | 501 | | ||||||||
15 | 400 | 3+3 | 85/130 | 144/52 | 202/28 | 262/17 | | 710 | 426*8 | 333 | 408 | 483 | 557 | | |
16 | 525 | 16-?30 | 395 | 470 | 545 | 619 | | ||||||||
17 | 450 | 3+3 | | 115/90 | 162/48 | 210/29 | 285/20 | 776 | 478*8 | | 464 | 561 | 658 | 755 | |
18 | 585 | 20-?30 | | 544 | 641 | 738 | 835 | ||||||||
19 | 500 | 3+3 | | 101/127 | 143/66 | 186/41 | 229/27 | 842 | 529*8 | | 563 | 662 | 761 | 860 | |
20 | 650 | 20-?34 | | 673 | 772 | 871 | 970 | ||||||||
21 | 600 | 3+3 | | 98/182 | 143/93 | 187/56 | 232/38 | 976 | 630*8 | | 755 | 898 | 1041 | 1184 | |
22 | 770 | 20-41 | | 916 | 1059 | 1202 | 1345 | ||||||||
